[Blynk] 터치센서 접속치 알림 어플 시스템 만들기

Touch Sensor와 접촉하면 Blynk로 알림 주기

누군가가 내 물건에 터치를 하면 알림을 주고 싶을 때 Blynk를 활용해서 한번 만들어 보세요~!





○ 사용 부품

1) nodeMCU  x 1

2) 터치 센서  x 1





○ 적용 회로



○ 적용 코드

#define BLYNK_PRINT Serial


#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>


char auth[] = ""; // 메일로 받은 값 입력
char ssid[] = ""; // WIFI ID 값 입력
char pass[] = ""; // PASSWORD 값 입력



void setup() {
  Serial.begin(115200);
  Blynk.begin(auth,ssid,pass);
  pinMode(16, INPUT);
}


WidgetLED led1(V0);


void ledOnOff(){

  if ( digitalRead(16) ){
    led1.on();
    Blynk.virtualWrite(V1,1);
  }
  else{
    led1.off();
    Blynk.virtualWrite(V1,0);
  }
}



void loop() {

  Blynk.run();
  ledOnOff();

}





○ 코드 뜯어보기

WidgetLED led(V0);

V0핀을 LED위젯 출력 핀으로 초기화합니다. 초기화 이후에는 WidgetLED객체로써 on함수와 off함수를 이용하여

Blynk 화면에서 불을 키고 끌 수 있습니다.





○ Blynk 위젯 설정

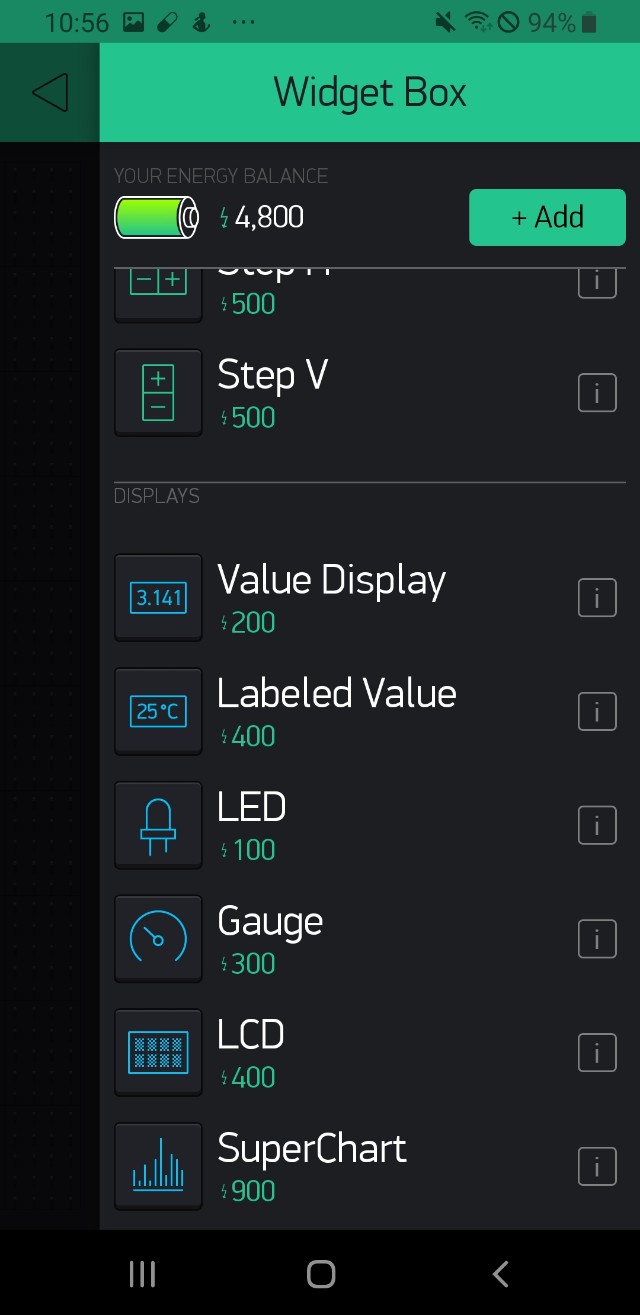

1. 각각의 위젯을 가지고 옵니다~! . ( LED, Value Display, Notification, Eventor )







2. Value Display의 Pin을 D1으로 설정합니다. 터치센서의 입력이 잘 전달되는지 확인할 용도입니다.  LED위젯은 기본값으로 V0이 지정되어 있으며, 코드로 관리할 수 있습니다.

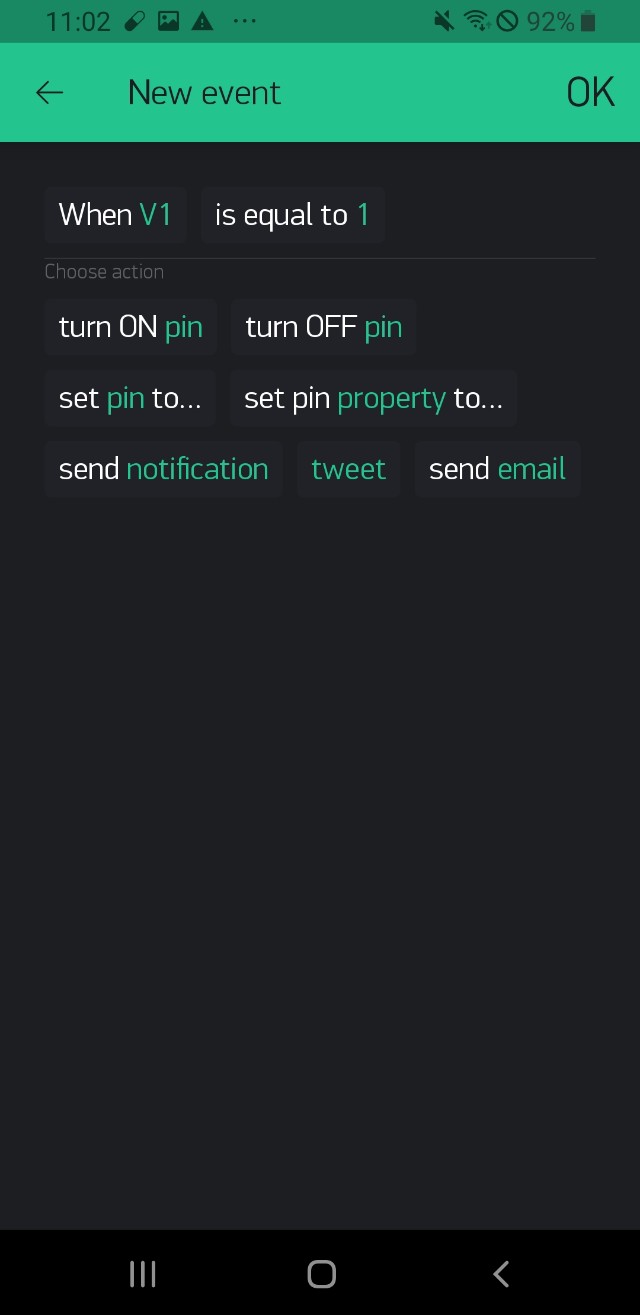

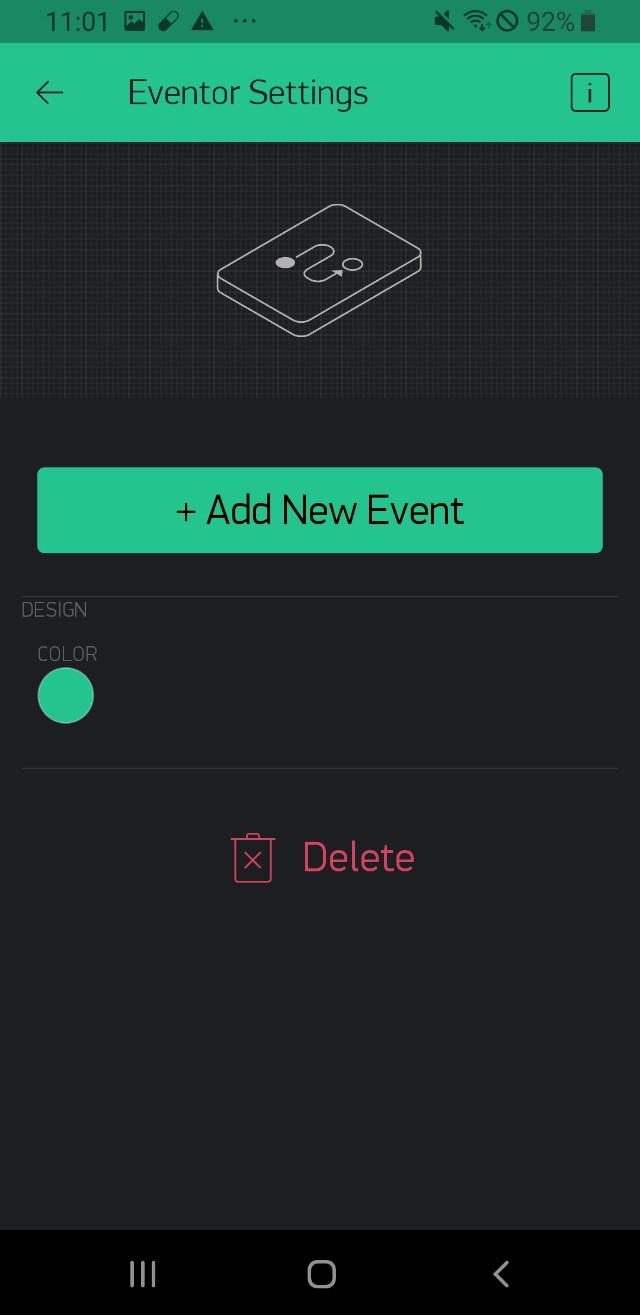

3.       Eventor에서 우측과 같은 조건을 생성







3.       우측 상단의 실행버튼을 누르고 터치센서 접촉하면 다음과 같은 화면이 나타납니다!
