[아두이노 릴레이모듈] 릴레이모듈 LED 제어

릴레이모듈과 버튼으로 LED제어하기



○ 사용 부품

1) 아두이노 UNO  x 1

2) 릴레이 모듈(1ch)  x 1

3) 330 ohm 저항  x 3

4) 버튼  x 1

5) LED (Red, Green) 각각 x 1

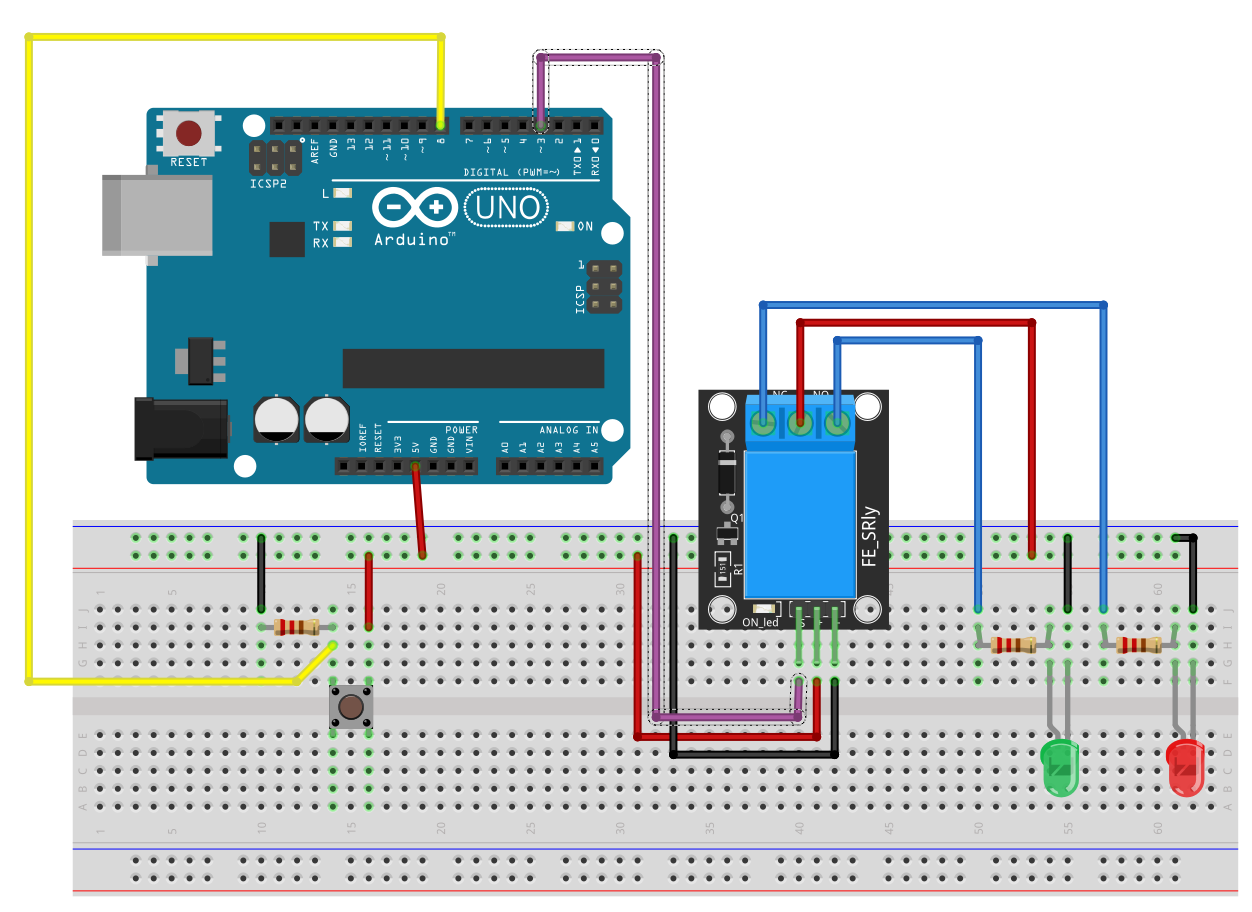

○ 적용 회로



○ 적용 코드

#define RELAY 3

#define SWITCH 8



void setup() {

  // put your setup code here, to run once:

  pinMode(RELAY, OUTPUT);

  pinMode(SWITCH, INPUT);

}



int buff=0;

int status = 0;

int temp=0;



void loop() {

  // put your main code here, to run repeatedly:

  buff = digitalRead(SWITCH);

  if( ! buff ){  // 버튼이 눌리면 동작

    temp = 0;

    return;

  }

  if( temp ){  // 버튼을 계속 누르는 중이면 처음1회만 동작

    return;

  }

  if( status == 1){

    status = 0;

  }else{

    status = 1;

  }

  digitalWrite(RELAY, status);

  temp = buff;

}









후속 컨텐츠

형광등 원격 제어

다채널 릴레이 모듈을 이용한 여러 회로 제어

위 모든 컨텐츠 WiFi혹은 BLyNK로 제어/모니터링
