캠핑카에는 어떤 태양광 패널을 사용할까? 선정하기편

캠핑카에 태양광 패널을 설치하면서 고민했던 내용들을 정리해보도록 하자!

캠핑카 태양광 패널을 선정할 때 염두해야 되는 부분이 어떤 것들이 있을까?



다양한 스터디 결과를 정리해보면,



1. 용량 산정



내가 만들고자 하는 캠핑카에 들어가는 기자재에 맞춰서 태양광 패널을 선정해야 한다.

태양광 패널 하루 발전시간은 평균 3.6시간, 아마, 계절, 날씨, 시간에 따른 일조량이 다르기 때문에 평균 3.6시간이라고 하는 것 같다. 생각보다 정말 작다.





용량 계산 예시

300w 태양광 패널(한화큐셀)을 선택했다면, 3.6시간 x 300w = 1,080 Wh 가 된다.

나의 배터리 용량이 12V 200Ah 배터리라고 가정한다면,

12V * 200Ah = 2400 Wh 이기 때문에

배터리 완충에 필요한 기간은 약 2일이 된다. 잉?

드릅게 오래 걸리네... 이래서 전력 전력 하나보다....



앞서, 캠핑카 소모 전력을 계산한 근거에 따라서 용량을 선정하게 된다면?





2. 태양광 패널 사이즈 (중요!)



필요한 용량이 나왔지만...  사실, 태양광 패널을 선정하는데 가장 중요한건, 사이즈가 아닐까 싶다.

우선 앞서 필요한 전력이 대략 계산되어지긴 했으나, 이제 조금 바꿔야 될 듯 싶다.



용량 선정이 완료 되면, 패널 숫자 또는 패널 사양을 선정할 수 있다. 근데 필요한 용량이 내 차위에 설치가 될까?

차량 사이즈와 패널의 사이즈를 비교해보자!

르노 마스터의 지붕 사이즈는 [ 1600 x 3000 (3200) ] 이기 때문에, 어떤 패널이 올라갈 수 있을까?



1) 첫번째 후보 한화 큐셀 태양광 패널

 - 제품명 : 한화큐셀 310W 패널

 - 사이즈 : 1670mm X 1000mm (양측으로 35mm씩 튀어 나간다...)

 - 제품가 : 인터넷가 195,000원

 - 제품 링크

 - 제품 스펙



2) 두번째 후보 한화 큐셀 태양광 패널



 - 제품명 : 현대모듈 300W HiS-S300RG

 - 사이즈 : 1640mm X 998mm (양측으로 20mm씩)

 - 제품가 : 인터넷가 209,000원

 - 제품 링크

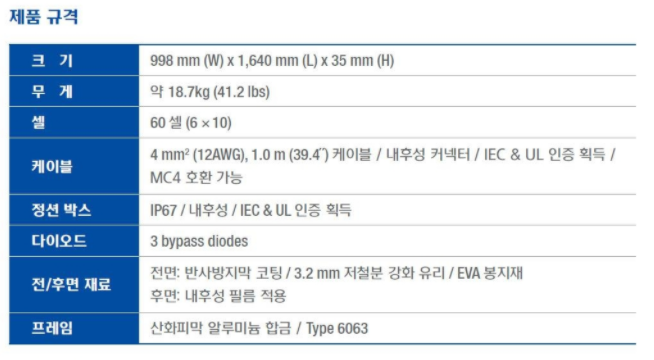

 - 제품 스펙





3. 태양광 단결정과 다결정의 차이?? (네이버 블로그 출처)



왼쪽 단결정 오른쪽 다결정



태양광 모듈 단결정은 모듈 중 가장 먼저 개발되었으며, 폴리실리콘 원재료를 얇게 잘라 만든것으로 원자가 배열되있는 방향이 규칙적이고 걸림돌이 없이 전자이동 흐름이 잘되도록 구성되어있는 것을 말합니다.

​

약간의 원형을 띄는 단결정은 한개의 셀이 한개 결정으로 이뤄지기 때문에 전기 흐름이 좋아 효율이 높은데요. 순도가 높아 결정결함이 낮고, 태양광발전에 높은 효율성을 보여주며, 저녁이나 흐린날에도 발전량이 다결정보다 높습니다.

​

다만, 내구성과 변환효율이 좋은대신 생산과정이 복잡하고 원가가 높아 가격이 높은 것이 단점이기도 합니다.



태양광 모듈 다결정은 폴리실리콘 재료를 사각 틀에 넣고 고온으로 압축하여 덩어리를 얇게 잘라 셀을 만든 것으로, 자세히 보면 무늬가 있는 것처럼 보입니다. 제작이 단결정에 비해 간단하여 생산원가가 저렴합니다. 다만 내구성, 변환효율이 단결정보다는 떨어집니다.

​

그렇지만 현재 여러 기술의 발달로 내구성과 변환효율 내구성이 단결정을 따라오고 있으며, 다결정이라해서 에너지 변환 효율이

많이 떨어지는 것은 아닙니다.

[출처] 태양광 모듈 단결정,다결정 차이,효율성알아보기|작성자 이엠코리아 emsolar



4. 컨트롤러의 선정 (PWM or MPPT)



그냥 PWM or MPPT에 대한 고민 없이 MPPT를 선정하라고 한다.

컨트롤러를 선정할때 필요한건 사양

패널의 출력 / 13.5를 나누면 컨트롤러 선정이 가능하다.

(여기서 13.5는 납배터리 충전 전압.)

13.5V라는 것은 12V 납 배터리 기준이기 떄문에,

만일 24V 배터리를 사용한다면 충전 전압 X2 해서 나눠주면 된다. 쉽네?



그래서,

200W 태양광 패널은 / 13.5 = 최대 14A (14이상 사용)

300W 태양광 패널은 / 1.35 = 22.2A (20A를 초과)

안전하게 하기 위해서는 30A를 사용하고



나는 300W X 2장을 사용할 것이기 때문에 600W => 44.4A ...음...

MD홍 님은 40A충분하다고 하시지만, 추후에 전력량이 딸려서 증설 할 수도 있기 때문에,

스펙은 50A 가 아닌 70A로 선정하면 어떨까??
