[아두이노 키패드] 4x4 키패드 제어하기

○ 아두이노와 4x4 KeyPad로 시리얼 입력 해보기

키패드를 이용해서 아두이노 제어를 해보았습니다.



1. 1초간 아두이노 깜빡이기



○ 사용 부품

1) 아두이노 UNO

2) LED

3) 키패드

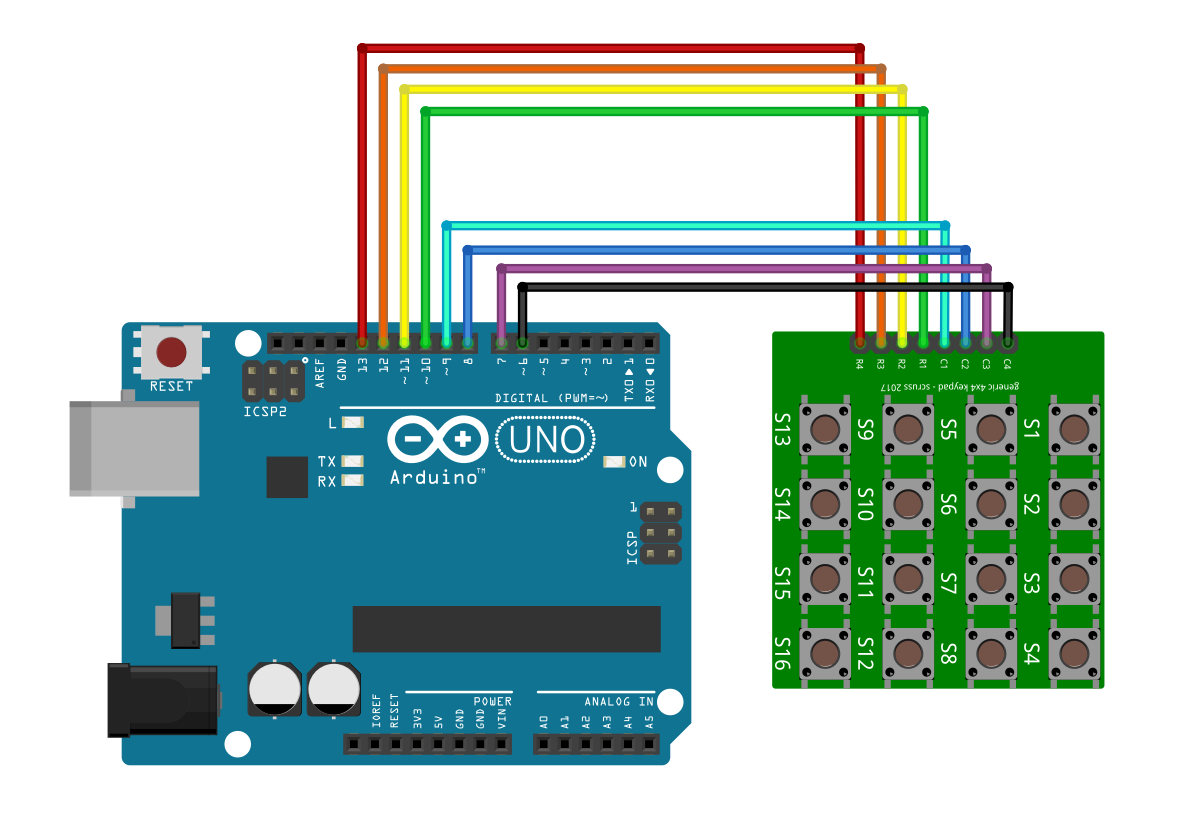

○ 회로 연결

○ 적용 코드

#include <Keypad.h>
//https://playground.arduino.cc/Code/Keypad/ 에서 다운로드

const byte ROWS = 4;
const byte COLS = 4;

char hexaKeys[ROWS][COLS] = {
  {'0','1','2','3'},
  {'4','5','6','7'},
  {'8','9','a','b'},
  {'c','d','e','f'}
};
byte rowPins[ROWS] = { 6, 7, 8, 9 };
byte colPins[COLS] = {10, 11, 12, 13};

char customKey;

Keypad customKeypad = Keypad( makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);

void setup(){
  Serial.begin(9600);
}


void keyPress();

void loop(){
  keyPress();
}

void keyPress(){  // 키 입력 함수
  customKey = customKeypad.getKey();
  if(customKey){  //키 입력 신호가 있을때만 작동
    Serial.println(customKey);
    delay(100);
  }
}



위 Key Pad 라이브러리는



기본적으로 setDebounceTime은 50ms

HoldTime 은 1000ms으로 설정되어 있습니다.



바꾸고 싶으시다면, keypad.setDebounceTime(unsgined int 시간)으로 바꾸시면 됩니다~!







○ 키패드

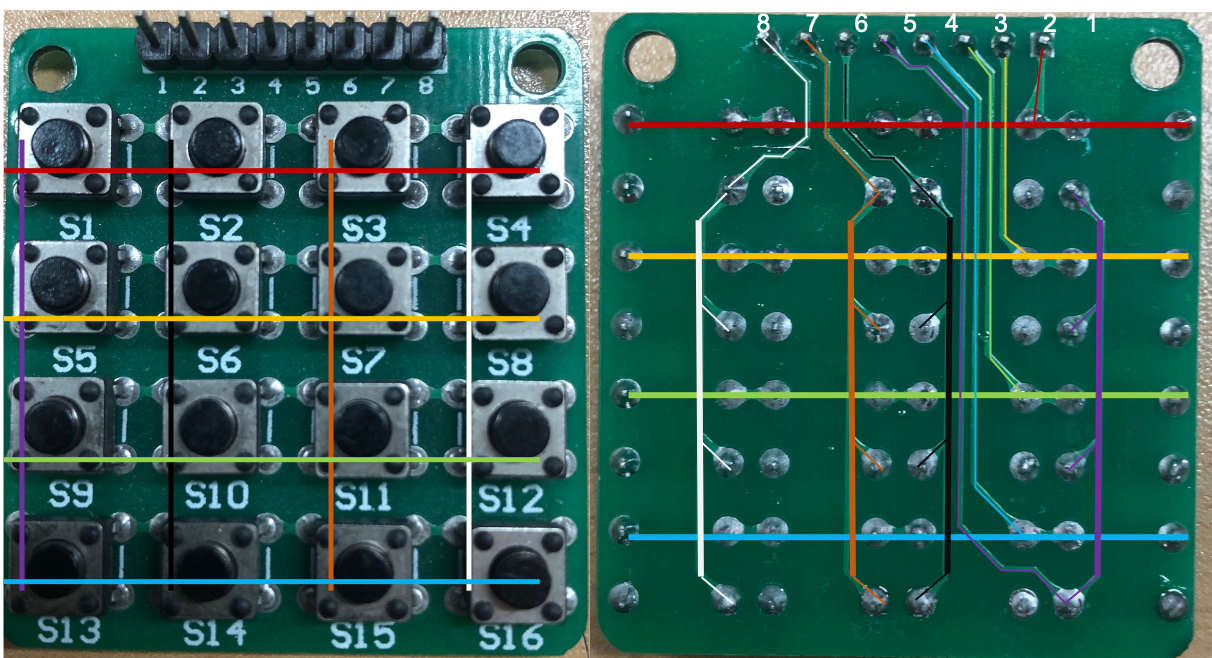

키패드는 4개의 입력선, 4개의 출력선이 스위치를 통해 연결되어 있다.

아두이노에서 각각의 입력선으로 신호를 보내면 연결된 출력선으로 입력한 신호를 돌려받게 됩니다!









○ 키패드를 활용해서 다양한 활용이 가능할 것 같네요 ^^
