[아두이노 LED] Arduino LED 깜빡이기_EP2

◎ 아두이노 LED 제어하기

아두이노를 활용하여 LED 제어하기



1. 1초간 아두이노 깜빡이기



○ 사용 부품

1) 아두이노 UNO

2) LED

3) 220옴 저항

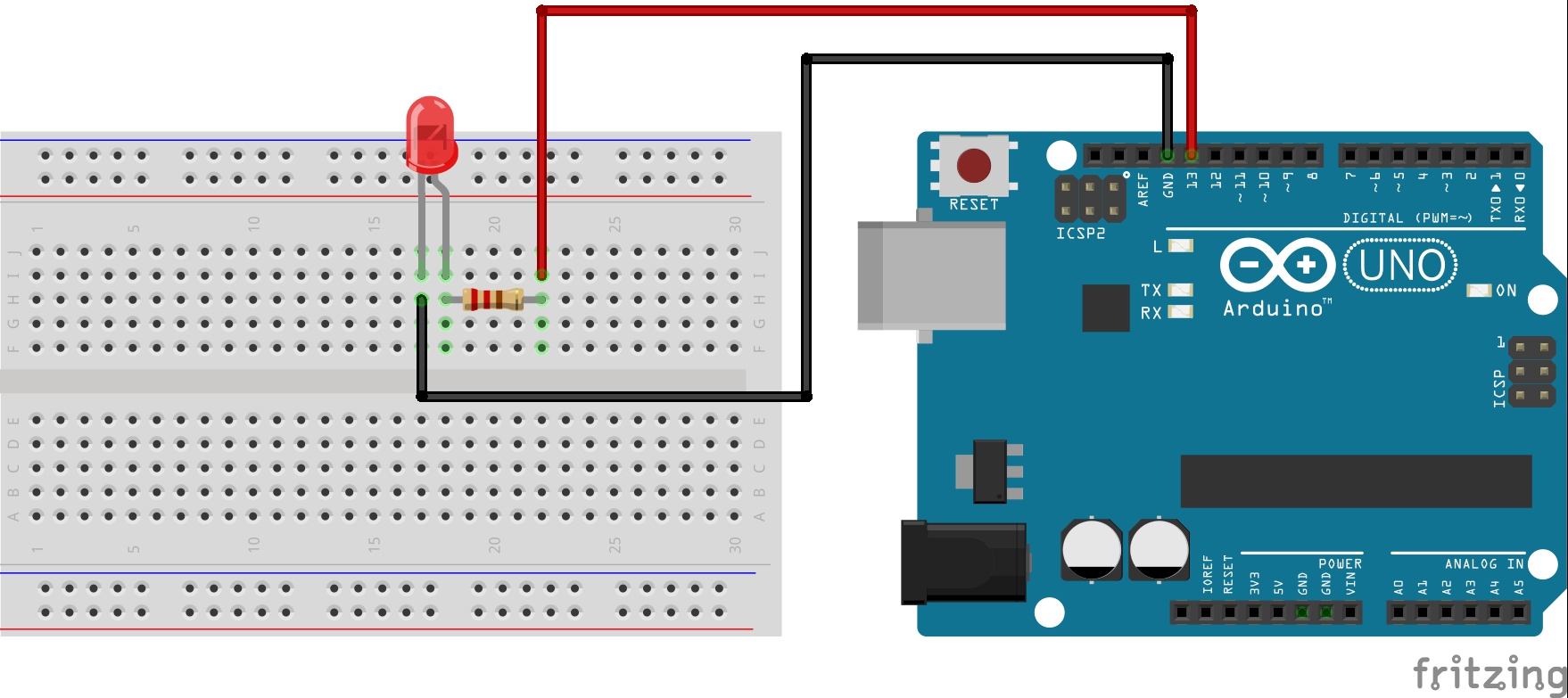

○ 회로 연결





○ 적용 코드

void setup() {
  pinMode(13,OUTPUT);  //13번 핀모드 선언
}

void loop() {
  digitalWrite(13,HIGH); 	// 13번 핀 5V 출력
  delay(1000);			// 1초 대기
  digitalWrite(13,LOW);		// 13번 핀 0V 출력
  delay(1000);			// 1초 대기
}



○ 작동 영상









2. 1초간 LED 2개 깜빡이기





○ 사용 부품

1) 아두이노 UNO

2) LED

3) 220옴 저항



○ 회로 연결





○ 적용 코드

void setup() {
  pinMode(13,OUTPUT);
  pinMode(12,OUTPUT);
}

void loop() {
  digitalWrite(13,HIGH);
  digitalWrite(12,LOW);
  delay(1000);
  digitalWrite(13,LOW);
  digitalWrite(12,HIGH);
  delay(1000);
}



○ 작동 영상









○ Arduino LED만으로 재미있는 프로젝트를 만들어보세요!
